一： 概述：

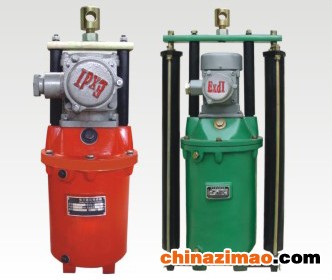

BYT1系列防爆型电力液压推动器（以下简称推动器）主要适用于操作外抱瓦块式制动器，及操作吹筒、棘轮 、阀门等。还可操作各种型式的杠杆装置，作出各种不同的运动。如往复运动、摆动、圆周运动等形式的快速运动，适用于起重、运输、冶金。矿山、港口、建筑、煤矿等行业。其隔爆性能符合GB38362-83《性环境用电器设备、隔爆型电器设备“d”》的规定、防爆标志为“dⅠ” “dⅡB T4” ，分别用于煤矿、井下及 ⅡA、ⅡB（Ⅱ类A级、Ⅱ类B级）温度组别为T1－T4组可燃性气体或蒸汽与空气形成的性混和场所。

二：推动器分类如下：

1、按推力分（kg）

18、25、45、90、125、180、320

2、按结构分：

a、具有负荷弹簧。

b、不具有负荷弹簧。

三、 使用条件：

1、 海拔高度不超过1000m。

2、 周围介质温度不高于＋40℃，不低于－25℃。

3、 电源为三相交流50HZ 、380 V---660V。

4、 最大相对湿度不超过95％,平均温度最低不低于＋25℃。

5、 污染等级允许为3级。

BYT1 / 额定行程

有”Z”表示不具负荷弹簧

额定推力

防爆电力液压推动器

四、安装调整：

1、 首先要查看电力液压推动器产品铭牌的推力是否与所需力量相符，清除电动机和推动器外表油污并检查推杆升降是否顺利，拧下加油螺塞及油位螺塞，注入纯净的液压油，直至螺孔处。然后拧紧螺塞。根据不同的周围介质温度，推荐按表2选用液压油。

2、 将液压推动器下部用销轴连接后，将横梁上的连杆用销轴与杠杆装置连接。

3、 测试外界电源与电动机铭牌相符后，将电机连线柱与外界电源正确连接。

4、 接通电源，检查叶轮是否灵活运转，推杆升降是否顺利。

周围介质温度

推 荐 选 用 油 液

＋45℃～＋2℃20号机械油（凝固点—15℃）

＋20℃～＋0℃10号变压器油（凝固点—10℃）

＋0℃～—15℃25号变压器油（凝固点—25℃）

—15℃～—30℃仪表油（凝固点—60℃）
