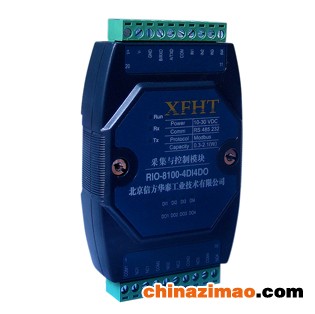

RIO8100-4DI4DO 工业远程IO模块
4路开关量/计数输入 4路继电器输出
产品综述
RIO-8100系列工业IO模块，是北京信方华泰工业技术有限公司研发生产的工业级远程采集与控制模块，该模块采用工业级元器件，10-30 VDC宽电压输入，能够在-30℃~60℃范围内正常工作，支持RS232、RS485通信模式，通信协议采用工业标准的Modbus RTU协议。
RIO-8100系列工业IO模块，提供了无源节点的开关量输入采集，继电器输出，高频计数器等功能。将多个模块进行总线组网，使得IO点数得到灵活扩展，模块可以由远程命令进行控制。
典型应用
典型应用一（与上位计算机连接）
典型应用二（与PLC连接）
应用特性：可以远程控制前端设备，诸如：电动机，加热器，电动阀门，电灯，发动机，清污机，电动门等任何开关型设备。可直接与计算机连接，也可与PLC连接，广泛适用于工业测控，智能家居，物联网等系统内。配合GPRS模块，可实现无线远传。
特点
1、可以完全替代开关柜、继电器控制柜上的PLC，价格更便宜。
信方华泰开关量输入输出模块，可以有效控制客户成本，即同样价格下，用购买PLC三分之一的成本，购买我司的输入输出模块即可满足需求。
2、采用更加易用的8位处理器，操作更容易。
信方华泰研发的该款产品采用世界知名厂商出品的8位工业级微处理器执行单元作为主CPU来进行控制的，其运行速度达11M，运行更加稳定。
3、完善的产品故障检测机制，运行更可靠
CPU内置一路看门狗，用来监测因工业现场强干扰导致的硬件故障。
产品外置一路看门狗，作用于超强干扰情况下，两路看门狗配合使用，使处理核心CPU绝不会存在任何情况的死机。
4、电源输入支持10-30V输入与反接保护，使用更安全
本产品的电源输入支持高达10-30V的宽幅输入，使用更贴心，并配备有反接保护功能。反接保护功能可以避免因现场应用工程师反接电源而导致烧坏仪表的情况发生。
5、开关量输入采用日本原装小信号继电器，性能更优异。
采用日本原装进口的小信号继电器，控制24V继电器负载时性能更加稳定。开关通断次数在10万次以上。
参数如下：
线圈瞬间击穿电压：2000V
触电和线圈的隔离电压：2500V
触电最高支持的负载高达60W（最大电流 2A ,最大电压220V）
6、所有开关量输入输出光电隔离电压高达2500V，处理更稳定。
7、每路开关量（输出/输入）具备运行指示灯，调试更方便
本产品每路输入输出口均配备1个指示灯（一共10枚指示灯），在现场安装过程中，现场应用工程师可以很直观的观察出现场仪表的继电器是否动作，是否有按键输入，可以更加节约现场调试时间。
8、模块上行口支持标准MODBUS协议格式，读取更便捷。
本产品内置一路上行口，上行口支持232/485格式切换。均通过MODBUS协议与现场组态软件进行数据交互。通信口前段配置了防静电与抗浪涌保护电路。可以充分保护通讯电路不被大电流和大电压烧毁。
技术指标
设备参数
供电电压 ： 10-30 VDC 支持反极性保护
静态功耗 ： ≤0.3W
开关量输入：无源节点，2500VDC 光电隔离
通信接口 ： RS485/RS232
波 特 率： 1200 2400 4800 9600 19200
校 验 位： N
数 据 位： 8
停 止 位： 1
通信协议 ： Modbus RTU
看 门 狗： 内置、外置2路
工作温度 ： -30℃~60℃
工作湿度 ： 5%~90％RH，无凝露
设备尺寸 ： 124mm x 73mm x 34mm（长x宽x厚）
安装方式 ： 导轨固定/螺钉固定
