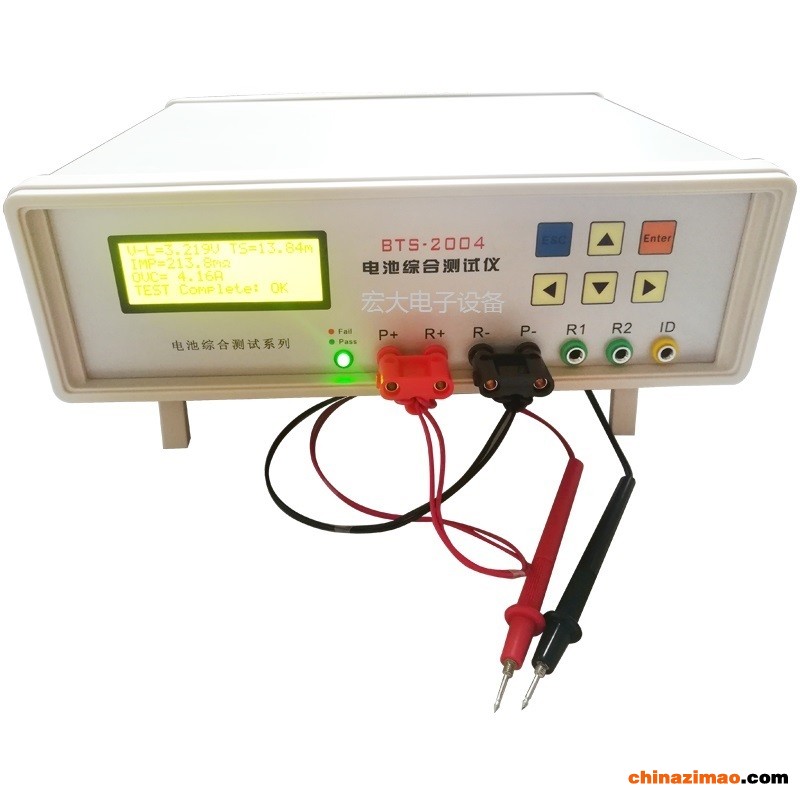

欢迎阁下使用BTS-2002|2004电池综合测试仪,在您使用本产品前，请详细阅读此说明书，在使用过程中它会帮到您！用后请妥善保存以备日后参考之用！
测试完成提示信息说明：
⑴ TEST Complete: OK 表示测试完成，各项参数满足要求
⑵ TEST Fail: VOL LOW 表示测试出错，电压偏低
⑶ TEST Fail: VOL HIGH 表示测试出错，电压偏高
⑷ TEST Fail: IMP LOW 表示测试出错，内阻偏低
⑸ TEST Fail: IMP HIGH 表示测试出错，内阻偏高
⑹ TEST Fail: CHARGE ERR 表示测试出错，充电功能故障
⑺ TEST Fail: DISCHR ERR 表示测试出错，放电功能故障
⑻ TEST Fail: OVC LOW 表示测试出错，过流保护电流偏低
⑼ TEST Fail: OVC HIGH 表示测试出错，过流保护电流偏高
⑽ TEST Fail: R1 LOW 表示测试出错，识别电阻1阻值偏低
⑾ TEST Fail: R1 HIGH 表示测试出错，识别电阻I阻值偏高
⑿ TEST Fail: R2 LOW 表示测试出错，识别电阻2阻值偏低
⒀ TEST Fail: R2 HIGH 表示测试出错，识别电阻2阻值偏高
⒁ TEST Fail: ID ERROR 表示测试出错，通讯码片测试不通过。
⒂ TEST Fail: SHORT ERR 表示测试出错，短路保护功能不正常
第一项
Lion,表示当前设置的电池类型为锂电池，如果其他电池，这里有相应指示，比如
NiMH, NiCd,以及SLA等等
第二项
CV，表示当前是恒定电压
CC，表示恒定电流
TC，表示涓流电流，小电流模式（默认是0.1C）
OC，过充电测试
OD，过放电测试
第三项
CHARGE， 充电状态
DISCHR， 放电状态
WAIT..34表示搁置状态，目前还剩余34秒，倒计时显示。
第四项
RUN，运行模式
PAUSE，暂停模式
ERROR，当前运行出错
COMP，所选择功能完成。
第五项（第二行）
RUN TIME: 00:03:17运行时间，表示当前测试过程已经持续多少时间，累计时间。
第六项
V=8.42V表示当前电池的电压，如显示为+／-符号，指示电池接反。
第七项
I=0.683A表示当前电池的电流，
如当前是在充电状态，指示充电电流，如当前在放电状态，指示放电电流。
第八项
如当前在充电模式，显示CHARGE CAP: 26mAH，表示当前已经充入电池的能量为
26mAH。
如当前在放电模式下，显示DISCHR CAP: 1234mAH，表示为电池放出能量为
1234mAH。
如果在测试完成状态，且设置了过充电和过放电测试，此时将交替显示过充电压和过放保护电压以及最后放电容量。
如果当前有故障，则中止测试，并在这一行指示故障原因。
测量范围：
1）电池电压测量范围：0-lOV(BTS-2002)或0-20V(BTS-2004)分辨率l0mV
2）电流测量范围：0-15A 分辨率lOmA
3）内阻测量范围：0-999mΩ 分辨率1mΩ
4）识别电阻测量范围：0.1-999.9KΩ 分辨率O.1KΩ
5）容量测量范围：0-10000mAH 分辨率1mAH
测试速度：
1) 静态测试（测试所有功能）：1.l-2秒
2）容量测试（1C电流充放电）：3-4小时
测量精度：
1) 电压测量精度：10V士0.5%（校准后）
2）电流测量精度：2A士2% 10A15%
3）内阻测量精度：150m Q 12%
4）识别电阻测量精度：l OK S2士1%
5）电池容量测量精度：l0AH士2%a
内部数控电压源指标：
1）输出电压：lOV（BTS-2002）
2) 输出电流：2A
3) 纹波电压：<20mV
4）负载调整率：<10%
5）响应时间：1S
内部数控电子负载指标：
1）电压：20V
2) 电流：2A（连续）10A（10秒）
3）功率：40W（连续）80W（10秒）
电源电压：220V士10% 50Hz
