价格:￥0.01/只
品牌:华鑫欧

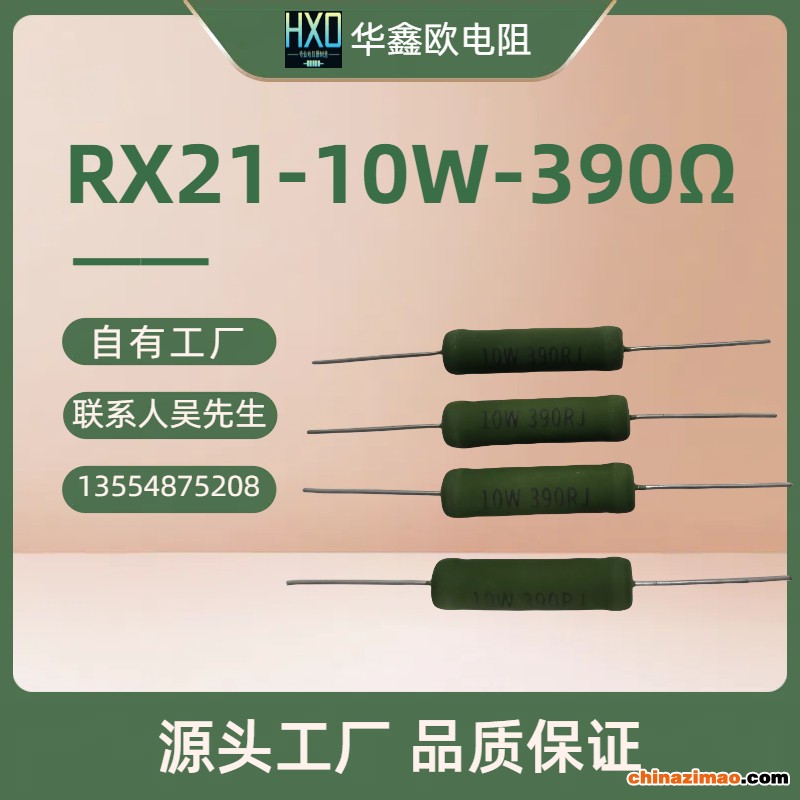

RX21-10W:390R
RX21-10W:33R
起订:1000只
供应:10000000只
发货:3天内

立即购买



10W RX21绕线电阻 绿色被漆电阻 绕线熔断电阻器



·             额定功率：10W

·             阻值范围：R1～51KΩ

·             精度：±0.1%1%5%

·             电阻技术：线绕电阻

·             封装材料：阻燃漆或珐琅

·             封装方式：被漆

·             工作温度范围：-55℃～+155℃

·             外型尺寸：L=30mm W=7mm

·             应用领域：电信通讯、仪器仪表

·               产品特点

1、通过专业的封帽或压帽设备将铜线的帽盖与电阻瓷体紧密结合，确保电阻的稳定性。
2、电阻基本陶瓷采用氧化铝陶瓷或滑石瓷，确保了很好的稳固性和散热性。
3、上面缠绕金属合金丝，再采用不燃性涂漆包封，具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作无感型，规格尺寸可按客户要求制作。
4、可依客户要求制作卧式安装、立式安装或者成型立式安装。

结构图







规格尺寸和技术指标



◆ 规格尺寸尺寸单位：mm

型号	额定功率(W) (70℃)	外形尺寸(mm)
		L±2	D±1	d±0.05	1±3
RX21	10W	30	7	0.8	25

*备注 客户有特殊要求，可以协商定制。

 技术指标

型号	额定功率(W)	温度系数(PPM/℃)	阻值范围(Ω)		额定功率 环境温度	使用温度范围
			0.1%、0.25%、0.5%	1%、3%、5%
RX21	10W	±25，±50，±100，±250	R1～51K	R1～51K	±70℃	-55℃～+155℃

降功耗曲线图









性能指示

试验项目	性能要求	试验方法
短时间过负载	△R≤±(1%R+0.05Ω)	10V，5S
温度快速变化	△R≤±(1%R+0.05Ω)	55℃/275℃，30min 5cycle
耐焊接热	△R≤±(1%R+0.05Ω)	125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15～35℃,8.5kpa,1h
气候顺序	△R≤±(5%R+0.1Ω)	350±10℃,3.5+0.5s
70℃耐久性	△R≤±(5%R+0.1Ω)	70±2℃,PR,1000h



客户选型例如：RX21 10W 30KΩ ±1% 温度系数为±100PPM/℃,型号：RX21-10-30KR-FK；低电感，在型号中加入字母N，例如： N RX21-10-30KR-FK



RX21	10	30KR	J	B
代码	额定功率	阻值	精度	温度系数
RX21系列	05=5W 10=10W 25=25W 100=100W 300=300W	0R1=0.1Ω 0R22=0.22Ω 100R=100Ω	B=±0.1% C=±0.25% D=±0.5% F=±1% H=±3% J=±5%	L=±250PPM B=±200PPM K=±100PPM Y=±50PPM

电阻使用建议

◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
