分类Classify

项目Item

单位Unit

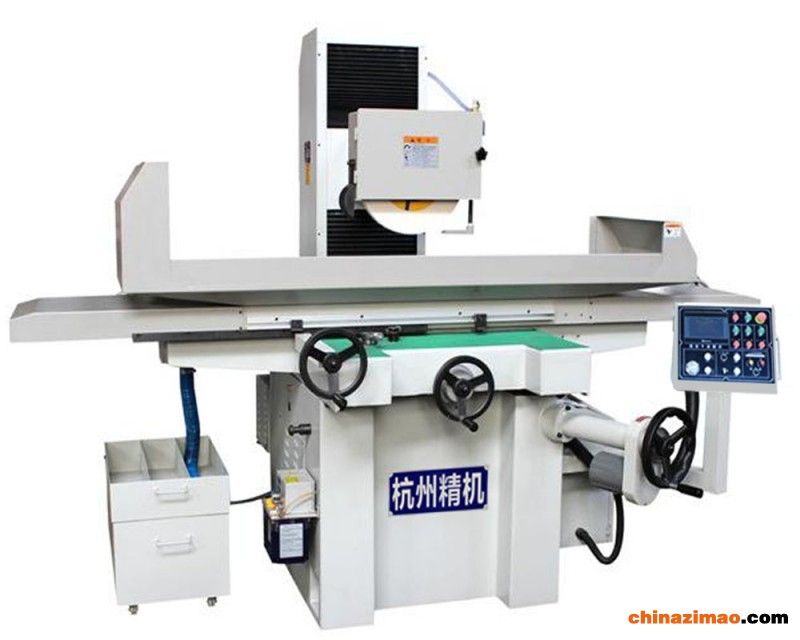

机型Model 5016

工作台

Working

Table

工作台面积(宽×长)working surface of the table(W×L)

mm

500×1600

工作台最大行程 (前后×左右)

Max.traverse of the table (cross×Long)

mm

560×1700

工作台面至主轴中心最大距离Max. distance from table surface to centre of the grinding wheel spindle

mm

700

工作台最大承受重量（含电磁吸盘) Max.load of table（electro magnetic chuck is included）

kgs

1000

工作台T型槽Table T-slot

mm*N

14×3

工作台左右液压速度 table longitudinal feed speed hydraulic

m/min

5～25

前后进给机构

Front and

rear feed mechanism

前后手动进给

Manual Cross feed

1格Igra

mm

0.02

1圈lrev

mm

5

前后自动进给Auto cross feed

mm

0.5～2

前后快速进给速度 cross rapid feed rate

50HZ

mm/min

1250

砂轮

Grinding wheel

砂轮尺寸Dimension of the wheel(L×W×B)

mm

Φ400×40×φ127

主轴转速 spindle speed

50HZ

R.P.M

1450

上下进给机构

Vertical feed mechanism

上下手动进给

Manual infeed

1格Igra

mm

/

1圈lrev

mm

/

自动进给量 Auto infeed

mm

0.001-0.1

上下快速进给速度 Vertical rapid feed rate

mm/min

230

马达

Motors

主轴马达Spindle motor

KW

5.6

上下进给马达servo motor for vertical feed

KW

1

液压马达Hydraulic motor

KW

3.75

冷却马达Coolant motor

W

125

前后驱动马达 motor for Cross feed

W

180

总功率total power supply  required

KW

10.66

尺寸

Dimension

占地面积(长×宽×高）Floor space required(L×W×H）

mm

/

外形尺寸(长×宽×高）Overall dimensions (L×W×H）

mm

5000×2900×2100

装箱尺寸(长×宽×高）packing size (L×W×H）

mm

4800×2250×2400

重量Weight

净重/毛重Net weight/Gross weight

kg

约about 5800/6500

精度Accuracy

表面粗糙度 Surface Roughness

Ra

0.25

加工面对基面平行度

Parallelism of machining surface to base plane

μm

300:0.003
