超薄型保温气动球阀
http://www.hsfamen.com/qiufa/2015/1110/191.html




BQ671F超薄型保温气动球阀





产品名称: 超薄型保温气动球阀
产品型号: BQ671F
产品口径: DN20-DN200
产品压力: 1.6MPa-2.5MPa
产品材质: 碳钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号: 03416900040041464
税号: 310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

一、BQ671F超薄型保温气动球阀概述
该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、BQ671F超薄型保温气动球阀技术规范


设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
驱动方式 手动、电动、气动
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质
三、BQ671F超薄型保温气动球阀主要零件材料:
序号 零件名称 材质
C P R
1 夹套 25 SUS304 SUS304
2 阀座 WCB SUS304 SUS316
3 阀体 25 SUS304 SUS316
4 密封圈 RPTFE、PTFE、对位聚苯
5 球体 SUS304 SUS304 SUS316
6 阀杆 1Cr13 SUS304 SUS316
7 填料 柔性石墨 、RPTFE、PTFE
8 填料压盖 WCB SUS304 SUS316
四、BQ671F超薄型保温气动球阀产品实拍

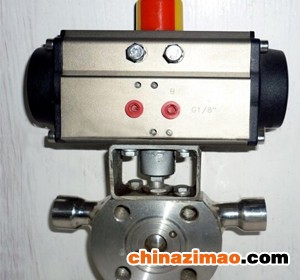

BQ671F超薄型保温气动球阀实拍 BQ671F超薄型保温气动球阀实拍图


五、BQ671F超薄型保温气动球阀主要外形尺寸::



BQ671F超薄型保温气动球阀外形尺寸



公称通径(DN) d L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3



沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
