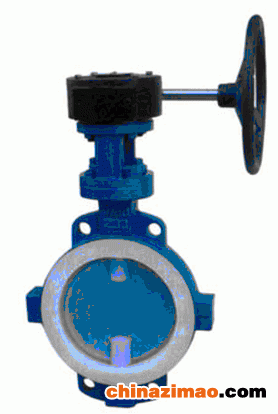

D71F46、D371F46衬氟手动对夹蝶阀的结构特点：
1、衬氟对夹蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、衬氟对夹蝶阀可以运送高腐蚀介质，在管道口积存液体最少。低压下，可以实现良好的密封。调节性能好。
3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处置，有良好的综合力学性能和抗腐蚀性，抗擦伤性。衬氟对夹蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
D71F46、D371F46衬氟手动对夹蝶阀的首要零件材料：
型号 阀体 蝶板 阀杆 密封挡圈 填衬
D71F46-10/16 WCB衬F4 WCB衬F4 2Cr13 聚四氟乙烯F4PTFE 硅橡胶
D371F46-10/16 WCB衬F46 WCB衬F46
D71F46、D371F46衬氟手动对夹蝶阀的首要性能参数：
型号 公称压力PN(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 工作温度(℃) 适用介质
D71F46-10 1.0 1.5 1.1 -20～180 硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质
D71F46-16 1.6 2.4 1.76 -20～180
D371F46-10 1.0 1.5 1.1 -20～150
D371F46-16 1.6 2.4 1.76 -20～150
