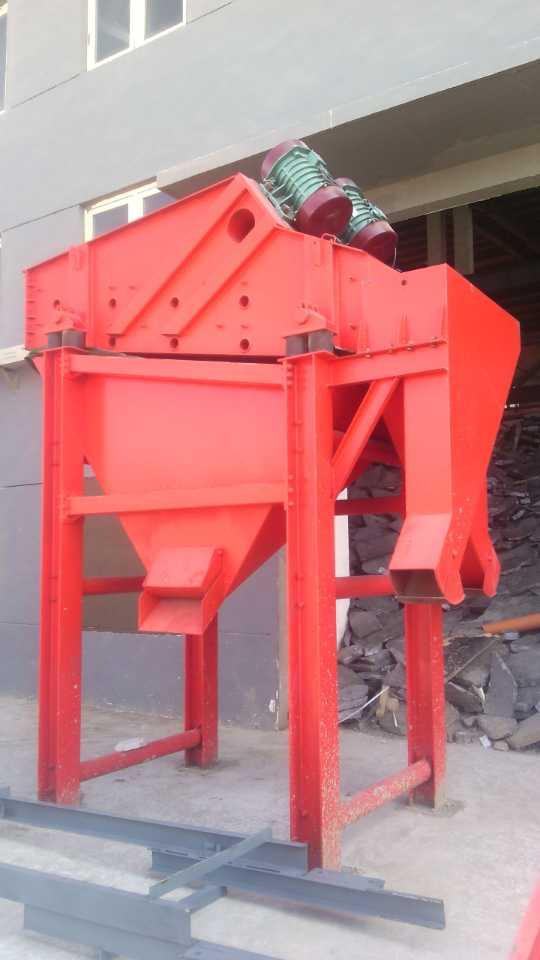

ZSG系列高效重型直线振动筛 ZSG Series Steep Vibrating Screen
一、设备用途及特点：
ZSG高效重型振动筛是一种新型高效的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。该系列筛机的动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有有单层结构也可多层布置，可满足不同筛分作业要求。
ZSG系列高效重型筛型号说明：
二、型号说明：
三、主要技术参数：
|
型号 |
生产能力 (t/h) |
筛面(㎡) |
粒度结构(mm) |
双振幅(mm) |
电机 |
|
功率 |
|||||
|
ZSG09-18 |
50~100 |
1.62 |
≤120 |
5~10 |
1.5×2 |
|
ZSG09-24 |
50~100 |
2.16 |
≤120 |
5~10 |
1.5×2 |
|
ZSG09-30 |
50~100 |
2.70 |
≤120 |
5~10 |
1.5×2 |
|
ZSG10-20 |
50~100 |
2.00 |
≤150 |
5~10 |
1.5×2 |
|
ZSG10-24 |
50~100 |
2.40 |
≤150 |
5~10 |
1.5×2 |
|
ZSG10-30 |
50~100 |
3.00 |
≤150 |
5~10 |
1.8×2 |
|
ZSG12-20 |
80~190 |
2.40 |
≤150 |
5~10 |
2.2×2 |
|
ZSG12-24 |
80~200 |
2.88 |
≤150 |
5~10 |
2.2×2 |
|
ZSG12-30 |
80~200 |
3.60 |
≤150 |
5~10 |
2.2×2 |
|
ZSG15-30 |
120~300 |
4.50 |
≤150 |
5~10 |
3.7×2 |
|
ZSG15-36 |
120~300 |
5.40 |
≤150 |
5~10 |
5.5×2 |
|
ZSG15-40 |
120~300 |
6.00 |
≤150 |
5~10 |
5.5×2 |
SZF系列直线振动筛 SZF Series Steep Vibrating Screen
SZF直线振动筛产品说明
SZF系列直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。
SZF直线振动筛使用范围
对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。
SZF直线振动筛技术参数
|
型号 |
公称尺寸（mm） |
物料粒度（mm） |
筛面倾角（º﹚ |
振幅(mm) |
层数 |
功率（KW） |
|
SZF-1020 |
1000×2000 |
0.074 ~10 |
0 º~7º |
4~10 |
1~6 |
2×﹙0.4-0.75) |
|
SZF-1025 |
1000×2500 |
2×﹙0.4-1.1) |
||||
|
SZF-1030 |
1000×3000 |
2×﹙1.1-1.5) |
||||
|
SZF-1040 |
1000×4000 |
2×﹙1.1-1.5) |
||||
|
SZF-1220 |
1200×2000 |
2×﹙1.1-2.2) |
||||
|
SZF-1230 |
1200×3000 |
2×﹙1.1-2.2) |
||||
|
SZF-1235 |
1200×3500 |
2×﹙1.1-2.2) |
||||
|
SZF-1240 |
1200×4000 |
2×﹙1.1-2.2) |
||||
|
SZF-1535 |
1500×3500 |
2×﹙1.1-2.2) |
||||
|
SZF-1540 |
1500×4000 |
2×﹙1.1-2.2) |
注：表内尺寸按1层筛图型尺寸
★本公司可根据用户需要而设计制造特殊型号规格的筛机。
★本公司对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归本公司。
